給水の直管換算超東京都

呼び径：

直管換算長：- m

なんかうまくいかないから前調べたやつをとりあえず貼り付けます

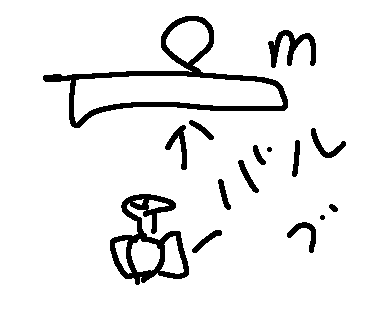

直管換算長は局部抵抗ともいいます

継手の部分などの機器の部分の傾向をまっすぐなカーンに換算すると何 M ぐらいになるかなっていうことが分かります

空調衛生の換算長と違うので差を確認

出典：東京都水道局

表−4 各径別の直管換算長（単位：m）
呼び径（mm）	分水栓	旧管併用給水せき	単独給水栓	地上止水栓	下左配管止水栓	枝長	枝長合計	逆止弁付きメータバルブ	直管換算長
13	2.1	0	2	1.5	1.5	3	6.6	5.9	16
20	3.2	0	3	1.5	1.5	3	7.7	6.2	20
25	4.4	0	4	2	2	4	10.4	6.2	25
30	5.6	0	5	2	2	4	11.6	6.2	30
40	7.6	0	7	3	3	4	14.6	6.2	40
50	9.6	0	9	3	3	4	16.6	6.2	50

※ (16)は標準的な住宅1戸分の代表値

表−6 水栓器具の直管換算長
種類	呼び径（mm）	直管換算長（m）
単独止水栓	13	2.8〜7.4
甲型止水栓	20	4.8〜7.4
甲型止水栓	25	6.3〜8.3
ユニット止水栓	13	6.1〜6.5
横水栓	20	9.4〜13.5
ボールタップ	13	17.8〜32.5
スパーク栓	13	0.6
スパーク栓	20	0.9〜1.2
スパーク栓	25	0.4
スパーク栓	30	0.7
スパーク栓	40	0.7〜1.4
アングル止水栓	13	3.5〜5.9
表−5 各器具の直管換算長（T1.10 直管換算長＋器具）
器具名	直管換算長
13㎜単水栓	12.4m
13㎜ボールタップ	27.6m
13㎜ユニット止水栓	4.3m
13㎜アングルバルブ	4.3m
25㎜単水栓	6.1m
25㎜ボールタップ	21.1m
25㎜分水栓取り出し	7.3m

※13㎜アングルバルブの直管換算長は13㎜単水栓

表−7 管継手の直管換算長
呼び径（mm）	曲がれる場合：90°曲管(m)	曲がれない場合：90°曲管(m)	45°曲管(m)
13	1
20	1.5	1.5
25	2	2	1
30	3	3	1.5
40	4	4	2
50	6	6	3
下段の表（水道メータ、立上り、分水栓などの組合せ）
区間	表示	既定直管長 L(m)	枝長(m)	枝長合計	枝長合計（％）	立上り高さ h (m)	所要水頭 h₀ (m)	備考
給水栓下流	173	50	0	0	0/1000	1	0.65 ± 1.0
立上り	175	50	13.2	6.6	0.13	—	0.65 ± 1.0
甲止水栓	175	50	6.5	3.2	0.065	—	0.65 ± 1.0
分水栓	173	50	6.3	3.2	0.32	—	0.65 ± 1.0
小計							3.81
