3階直結の水理計算とか集合住宅とか【3分理解！】

「わからなさすぎ」さん

サンチョクとかわからないんですけどお三階までの直結給水て？産直だから朝市とか道の駅とか

農協的な！？

という方向けの記事となります

はじめに結論：0.2MPaくらいなら3階くらいまでは直結直圧の給水方式で水圧水量なんとかなるよ！という一般的な一部水道局の方針

蛇口（給水用具）で必要な水圧【30-50.70kPa】0.0.3-0.05MPa0.07MPa蛇口（給水用具）で必要な水圧【30-50.70kPa】0.0.3-0.05MPa0.07MPaについて知りたいですかポイント２つです蛇口（給水用具）で必要な水圧【30-50.70kPa】0.0.3-0.05MPa0.07MPa是非ご覧ください...

ここでもまあまあ書いたんですが↑

でえ

高さ＝水頭

１ｍ＝０．０１MPa

「わからなさすぎ」さん

２０ｍの水頭あれば３ｍ×３で９ｍだから１１ｍもあって余裕じゃないんすか？

設備メモ

配水管からの１．２ｍと同時使用を考えるとそこまで余裕ないよ？

関連記事もありますのでよろしければどうぞ

水頭圧が1ｍということは（≒0.01MPa＝10kPa)ということ(1 0kN/m2は10 kPa)水頭圧が1ｍということは（≒0.01MPa＝10kPa)ということについて知りたいですか水頭圧が1ｍということは（≒0.01MPa＝10kPa)ということポイントは１つです是非ご覧ください...

蛇口があ！

3階まったんでえ

たりるのう？おうおう？ということです。

蛇口15個ってホント？

コスグローブ管径均等表

18世帯で3階くらまでで２．５キロとかあればいけるんちゃうまあ１Rでというときも

はじめに結論：

3階くらいまでは戸建てとかなら直結直圧の給水方式で足りるよ

設計の人は配水管から GL までの高さとか天井配管のパターンとかあとは余裕水筒とか結構見落とすんですよねこれには同時使用とかの部分が抜けているんですけど

3LDK×６木造、２F,近隣水圧想定０.2Mpa引きこみ口径は？階高３ｍ、給水、メータ位置は１ＦＧＬ第一バルブ直近とし、メータ口径は選定自由とする　仮）φ３０　１Ｆ13ミリ、２Ｆ２０ミリの場合、余裕水頭は１．５ｍ

— facilitieees_memo (@setubieee) May 11, 2025

水理計算の実務編として見積もり時の例を取ってやってみます

6世帯なら40mmで足りるのでは、ただ上役が50に太くしてお金にしたそうな顔をしてたら50ではと返答（雇われ思考乙

「わからなさすぎ」さん

お客さんに余分なお金かけさせるんであんまりいいことじゃないんじゃないですかねー

お客様無駄に高見積もりになて行って

迷惑だなと思うと思うんですがもう一つ理由があって

ちょっとこのボリュームの部屋だという部分もあります

毎回がっつり計算してたら全ての仕事もらえるわけじゃないので

いつも全力MAXでそこまでの能力を割くわけにはいきません

さんえるでぃーけーはまあまあ広い

6所帯＝＞４０でいいのでは？

なんで？

出典：どこかの水道局

https://www.google.com/search?q=%E3%82%B3%E3%82%B9%E3%82%B0%E3%83%AD%E3%83%BC%E3%83%96+%E7%AE%A1%E5%BE%84%E5%9D%87%E7%AD%89%E8%A1%A8&sca_esv=8ebadbd3a96f64b8&sxsrf=AHTn8zo3pU04wZ7d84xSrYCC03uR2sCPXg%3A1747798992122&ei=0EstaIGTB86qvr0P0PCSiQI&oq=%E3%82%B3%E3%82%B9%E3%82%B0%E3%83%AD%E3%83%BC%E3%81%B6&gs_lp=EhNtb2JpbGUtZ3dzLXdpei1zZXJwIhLjgrPjgrnjgrDjg63jg7zjgbYqAggEMgcQABiABBgEMgcQABiABBgEMgcQABiABBgEMgcQABiABBgEMgcQABiABBgEMggQABiiBBiJBTIFEAAY7wUyCBAAGIAEGKIESI1LUNEPWKczcAN4AZABAJgB2wGgAeoGqgEFMC41LjG4AQHIAQD4AQGYAgmgAtwIwgIKEAAYsAMY1gQYR8ICBBAjGCfCAgUQABiABMICBxAjGLACGCfCAgYQABgNGB7CAggQABgFGA0YHpgDAIgGAZAGCpIHBTMuNC4yoAfuHbIHBTAuNC4yuAfzB8IHBzMtNC40LjHIB-cB&sclient=mobile-gws-wiz-serp

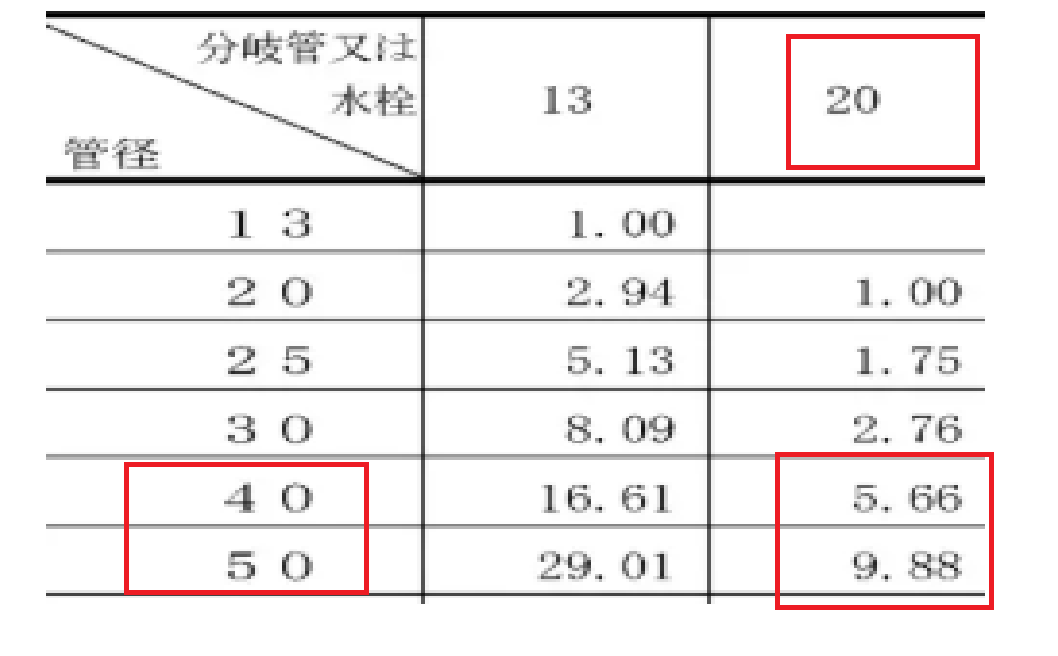

コスグローブ管径均等表

という名称があるようです今知りました水道屋で仕事やってて10年目でやっとこれの名称が分かりました

なんか秘密の調合品みたいなもんじゃなくて一般的なものらしいですね恥ずかしい限りです

設備設計的には一般的なおそらくこれはやってるんでしょう

これで

給水の系統図も書けますね

話は戻りまして

多少の余裕を持つのが原則　理由：取水不良が出た場合配管直しになるから

40ー５０からメータ２０ミリなら４－１０－くらいとれるのでは？

まあ、でも３LDKファミリータイプで同時使用多そうだし

念のため５０で見積出しとくかー

このレベルです
